Professionel marinediagnostik med aktiveringstests og interaktive ledningsdiagrammer
- Multisystemdiagnostik til jetski, påhængsmotorer og indenbordsmotorer
- Læs og slet fejlkoder, vis realtidsdata og udfør aktiveringstests
- 10″ berøringsskærm med Bluetooth 5.0 BLE-forbindelse til VCI
iCarsoft MarineScan X9 er et professionelt maritimt diagnoseværktøj til fejlfinding på jetski, påhængsmotorer og indenbordsmotorer. Systemet samler multisystemdiagnostik, servicefunktioner, aktiveringstests og interaktive ledningsdiagrammer i en robust 10″ tablet med trådløs VCI-kommunikation.
Værktøjet kan læse og slette diagnostiske fejlkoder, vise oplysninger om styreenheder og følge realtidsdata fra valgte systemer. Fryserammedata kan vises, når det understøttes af det aktuelle system. Efter at en fejl er undersøgt og afhjulpet, kan gemte fejlkoder og fejlhistorik slettes. Tilgængelige systemer, funktioner og datapunkter varierer afhængigt af mærke, model, motor og årgang, og den aktuelle kompatibilitets- og funktionsliste bør derfor kontrolleres før brug.
Bidirektionelle aktiveringstests og marine servicefunktioner
MarineScan X9 understøtter bidirektionel kommunikation og kan sende kommandoer direkte til kompatible styreenheder for at aktivere og kontrollere komponenter under fejlfinding. Det kan blandt andet omfatte magnetventiler, relæer, kontakter og andre elektriske komponenter afhængigt af det aktuelle system.
Særlige funktioner omfatter blandt andet ventilatortest til kontrol af køleventilatoren og brændstofpumpetest til aktivering og kontrol af pumpens funktion. Marine servicefunktioner omfatter nulstilling af olieservice, aflæsning af motortimer og indstilling af tomgangshastighed, hvor dette understøttes.
Fejlkoder, styreenhedsoplysninger og realtidsdata
Diagnoseværktøjet henter diagnostiske fejlkoder fra marine styresystemer og kan vise tilhørende fryserammedata, når de er tilgængelige. Oplysninger om styreenheden kan blandt andet omfatte reservedelsnummer, software- eller firmwareoplysninger og andre systemdata.
Realtidsvisningen gør det muligt at følge aktuelle parametre og signaler, mens motoren eller systemet undersøges. Kombinationen af fejlkoder, moduloplysninger, realtidsdata og aktiveringstests giver et bredt grundlag for systematisk fejlfinding.
Interaktive ledningsdiagrammer til elektrisk fejlfinding
Integrerede interaktive ledningsdiagrammer og komponentopslag gør det lettere at gå videre fra elektronisk diagnose til kontrol af det elektriske system. Du kan identificere kredsløb, stik og komponenter og følge forbindelser mellem styreenheder og de relevante komponenter.
Dette er særligt nyttigt, når en registreret fejlkode eller en unormal realtidsværdi skal spores videre til ledningsføring, stik eller en bestemt elektrisk komponent. Adgangen til ledningsdiagrammer og komponentoplysninger afhænger af understøttelsen for den aktuelle model og det aktuelle system.
Bred mærkedækning og tre års gratis opdateringer
MarineScan X9 er udviklet til et bredt udvalg af marine motorer og systemer og understøtter mere end 35 marine mærker. Dækningen omfatter blandt andet systemer fra Yamaha, Kawasaki, Volvo og Suzuki. Nye modeller, systemer og funktioner kan tilføjes via softwareopdateringer.
Tre års gratis softwareopdateringer via Wi-Fi er inkluderet. Værktøjet understøtter 15 sprog.

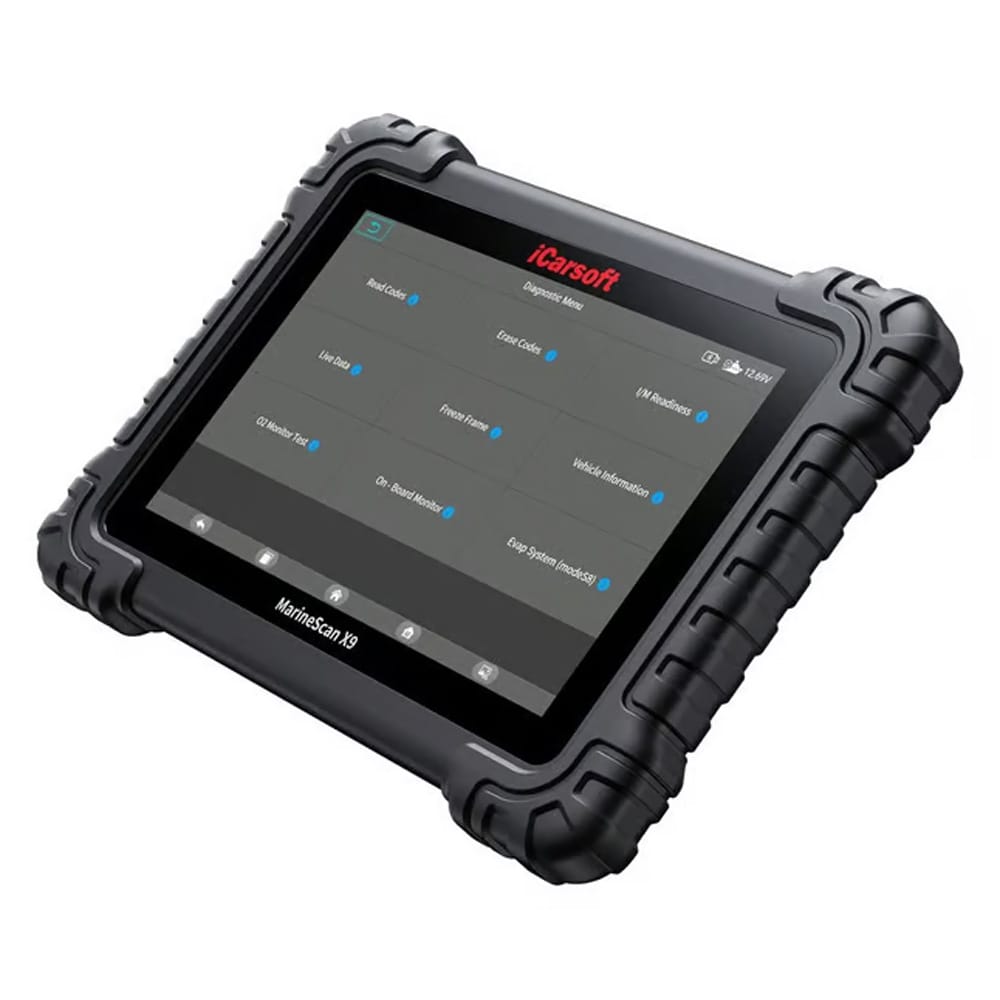

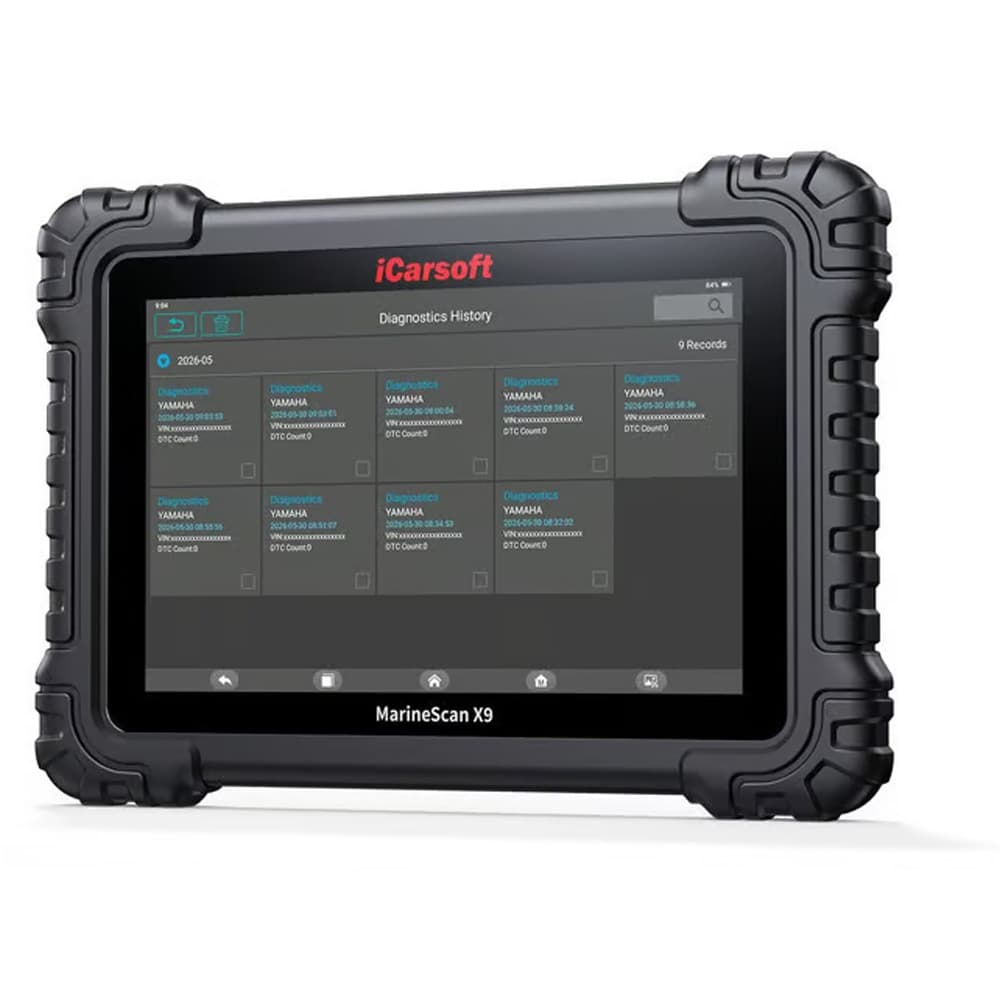

10″ tablet med trådløs VCI-forbindelse
Den kapacitive 10″ LCD-berøringsskærm har en opløsning på 1280 × 800 og giver god plads til fejlkoder, realtidsdata og ledningsdiagrammer. Platformen anvender Android 8.1.0, en firekernet 1,3 GHz-processor og 64 GB lagerplads.
Bluetooth 5.0 BLE forbinder tabletten trådløst med VCI-enheden med en angivet rækkevidde på op til 10 meter. USB-kommunikation er også tilgængelig til kabelforbundet forbindelse, mens Wi-Fi på 2,4 GHz bruges til netværksforbindelse og softwareopdateringer.

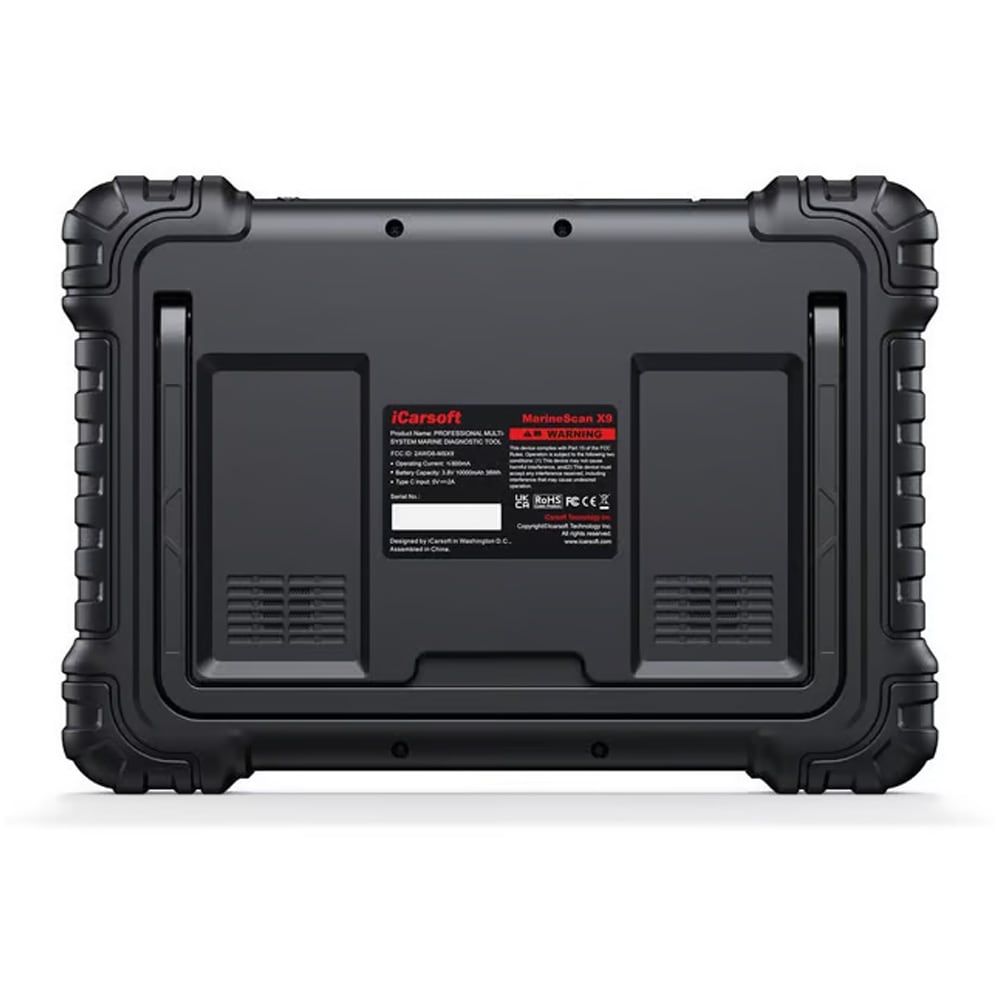

Robust konstruktion til værksted og mobil diagnostik
Tabletten har IP54-klassificering, som giver en specificeret beskyttelse mod støvindtrængning og vandstænk. Det indbyggede lithium-polymer-batteri har en kapacitet på 10.000 mAh / 38 Wh og en angivet batteritid på cirka otte timer ved typisk diagnostisk brug. Den faktiske driftstid varierer afhængigt af brug og indstillinger.
Specifikationer
- Mærke: iCarsoft
- Model: MarineScan X9
- Produkttype: Professionelt multisystem-diagnoseværktøj til marine anvendelser
- Anvendelsesområder: Jetski, påhængsmotorer og indenbordsmotorer
- Diagnosefunktioner: Læsning og sletning af fejlkoder, fryserammedata, styreenhedsoplysninger, realtidsdata og aktiveringstests
- Servicefunktioner: Nulstilling af olieservice, aflæsning af motortimer og indstilling af tomgangshastighed
- Elektrisk diagnostik: Interaktive ledningsdiagrammer og komponentopslag
- Mærkedækning: Mere end 35 marine mærker
- Softwareopdateringer: 3 års gratis Wi-Fi-opdateringer
- Skærm: 10″ kapacitiv LCD-berøringsskærm
- Opløsning: 1280 × 800
- Operativsystem: Android 8.1.0
- Processor: Firekernet, 1,3 GHz
- Lagerplads: 64 GB
- Sprog: 15
- Trådløs VCI-kommunikation: Bluetooth 5.0 BLE
- Trådløs rækkevidde: Op til 10 m mellem tablet og VCI
- Tilslutninger: USB Host, USB Type-C, OBDII, Bluetooth og Wi-Fi 2,4 GHz
- Beskyttelsesklasse: IP54
- Batteri: 3,8 V / 10.000 mAh / 38 Wh lithium-polymer
- Batteritid: Ca. 8 timer ved typisk diagnostisk brug
- Opladning: 5 V DC via USB Type-C
- Type-C-indgang: 5 V / 2 A
- Strømforbrug: 600 mA ved 3,8 V med LCD og Wi-Fi aktiveret
- Driftstemperatur: 0–50 °C
- Opbevaringstemperatur: −20–70 °C
- Luftfugtighed: 5–95 % uden kondens
- Mål: 309,5 × 218,5 × 33 mm
- Nettovægt: Ca. 1.199 g
- Marineprotokoller: ISO 9141-2, ISO 14230-2, ISO 15765, K/L-Line, Flashing Code, SAE J1850 VPW, SAE J1850 PWM, ISO 11898 CAN, CAN FD, SAE J2610, GM UART, UART Echo Byte Protocol, Honda Diag-H Protocol, SAE J1939, SAE J1708, RS-485 og RS-232
Article number: 134103
