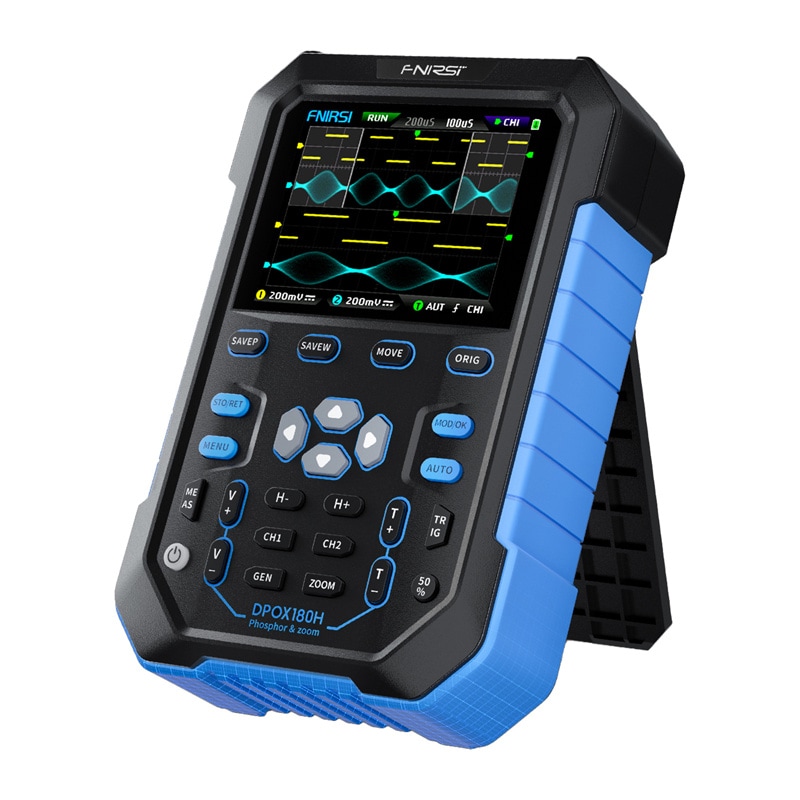

FNIRSI DPOX180H 2-i-1 håndholdt digitalt fosfor-oscilloskop

Håndholdt 180 MHz 2-kanals DPO-oscilloskop med 20 MHz DDS-funktionsgenerator og FFT

• 180 MHz (-3 dB) analog båndbredde; op til 500 MSPS (1 kanal) / 250 MSPS (2 kanaler)
• 50.000 bølgeformer/s opdateringshastighed med Digital Phosphor-visualisering
• Integreret 20 MHz DDS-funktionsgenerator med 14 bølgeformtyper og 1 Hz frekvenstrin

FNIRSI DPOX180H er et kompakt håndholdt digitalt fosforoscilloskop (DPO) til måling og diagnosticering af elektroniske signaler ved servicearbejde, på værksteder og i laboratorier. Det kombinerer et tokanalsoscilloskop med en indbygget DDS-funktionsgenerator og analysemetoder som FFT og X-Y, hvilket gør det velegnet til fejlfinding af effektelektronik, digitale signaler og generel kredsløbstestning i marken eller ved bænken.

Praktiske værktøjer til signalanalyse og -optagelse

Med en høj opdateringshastighed og Digital Phosphor-skærm hjælper DPOX180H med at afsløre jitter, støj, ustabilitet og sjældne hændelser, som kan være svære at se på classic-skærme. Funktioner som FFT giver et hurtigt overblik over frekvensspektret, mens X-Y-tilstand understøtter analyse af forholdet mellem kanaler (f.eks. Lissajous-figurer). Tidsbaseret zoom (2×-1000×) og roll/scroll-tilstand understøtter både detaljeret inspektion af bølgeformsegmenter og kontinuerlig visning af langsomt skiftende signaler.

Indbygget generator, opbevaring og bærbar betjening

Den integrerede 20 MHz DDS-generator understøtter 14 bølgeformtyper og inkluderer en chopping-funktion til at skære et fragment af en målt bølgeform til brug som et generatorudgangssignal med plads til op til 500 brugerdefinerede signaler. Intern hukommelse (120 Mbit) gemmer op til 250 bølgeformgrupper og op til 90 BMP-skærmbilleder, med visning på enheden og eksport via USB; firmwareopdateringer håndteres også via USB. En 2,8" IPS-skærm (320×240) og AUTO-setup med én knap understøtter hurtig brug, mens Li-ion-batteriet (3000 mAh) giver op til ca. 4 timers drift og oplades ved 5 V / 2 A. Specifikation - Producent: FNIRSI - Model: DPOX180H - Enhedstype: Håndholdt digitalt fosforoscilloskop (DPO) - Antal kanaler: 2 - Analog båndbredde: 180 MHz (-3 dB) - Samplingsfrekvens: 500 MSPS (1 kanal) / 250 MSPS (2 kanaler) - Opdateringshastighed: 50.000 bølgeformer/s - Visningsteknologi: Digitalt fosfor-oscilloskop (DPO) - Analyse af spektrum: FFT (hurtig fourier-transformation) - Driftstilstande: Auto / Normal / Enkelt - Udløsning: Stigende flanke / faldende flanke - Hardware-båndbreddegrænse: 20 MHz (kan skiftes) - X-Y-tilstand: Ja (med digital fosfor) - Tidsbaseret zoom: 2× - 1000× - Rulletilstand: Ja (rul/scroll) - Signalgenerator: DDS (direkte digital syntese) - Maksimal generatorfrekvens: 20 MHz - Generatorens bølgeformtyper: 14 (sinus, firkant, trekant, sav, puls, multi-tone og andre) - Opløsning for justering af generatorfrekvens: 1 Hz - Hakkefunktion: Ja (klipning af bølgeformsfragmenter) - Antal brugerdefinerede signaler: Op til 500 - Intern hukommelse: 120 Mbit - Optagelse af bølgeform: Op til 250 grupper - Optagelse af skærmbilleder: Op til 90 filer (BMP) - Eksport af data: USB - Firmwareopdatering: Ja (via USB) - Skærm: IPS LCD - Skærmdiagonal: 2,8 tommer - Skærmopløsning: 320 × 240 px - Automatiske målinger: Ja (én knap AUTO) - Manuelle målinger: Markører - Indgangsbeskyttelse: Op til 400 V (overspændingsbeskyttelse) - Strømforsyning: Li-ion-batteri - Batterikapacitet: 3000 mAh - Batterilevetid: Op til ca. 4 timer - Opladning: 5 V / 2 A (hurtig opladning) - Automatisk nedlukning: Ja (programmerbar, 5 min - 2 timer)
